1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

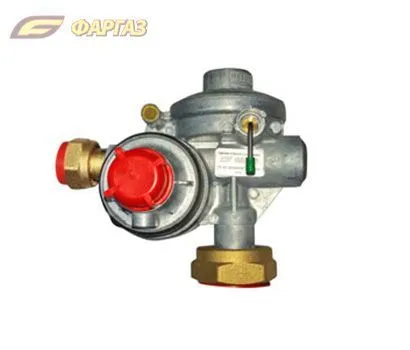

Регуляторы давления типа «ARD10, ARD25» предназначены для редукции давления сухого и очищенного газового топлива (ГОСТ 5542-87), распределяемого при среднем давлении. Они имеют современную компактную конструкцию и надежны в эксплуатации. Для их изготовления используются конструкционные материалы высокого качества.
Регуляторы имеют два уровня редукции. Двухступенчатая система редукции давления обеспечивает высокую стабильность работы этих регуляторов. Современное решение внутренних систем защиты гарантирует их эксплуатационную безопасность.
- ТУ BY 291045567.001-2011
- Сертификат соответствия № ТC RU C-BY.МГ01.В.00079
-Технический регламент ТР ТС 016/2011 «О безопасности аппаратов,
  работающих на газообразном топливе»

2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Давление на входе ARD10, ARD 25:
«P1» = 0,01(0,05) ÷ 0,6 MПa         Давление на выходе ARD 10, ARD 25:
«P2» = 2,0  кПa
Пропускная способность:
«ARD10 G(L)»  – «Q0,05MПa» = 10 м3/ч (природный газ)
«ARD25 G(L)»  – «Q0,05MПa» = 25 м3/ч (природный газ)
Диапазон рабочей температуры: -40ºC ÷ +60ºC
Климатическое исполнение  ГОСТ 15150
Защита:
- от падения давления в патрубках входном или выходном,
- от чрезмерного роста давления газа при внезапном ограничении отбора газа,
- от чрезмерного роста давления, вызванного неисправностью регулятора,
- от механических загрязнений газа, от конденсата,
3. MOНТAЖ РЕГУЛЯТОРА
Регулятор можно монтировать в произвольном положении, предоставляя, однако, свободный доступ к рычагу «A».
Перед запуском следует:
a)    проверить, очищен ли газопровод от загрязнений и влаги,
б)  с входа и выхода регулятора удалить заглушки,
в)  входной патрубок регулятора затянуть моментом силы, не превышающим  40 Nm, a выходной патрубок – моментом силы, не  превышающим 60 Nm,
г) проверить, правильность монтажа регулятора по стрелке движения газа и герметичность соединений.
4. ЗАПУСК РЕГУЛЯТОРА
a)    следует проверить, чтобы все газо-потребляющие приборы были отключены;
б) плечо рычага «A» ручного клапана следует установить в нижнем положении «O» – как на чертеже. Верхнее положение «C» плеча соответствует ручному отключению регулятора;
в) следует открутить красный пластмассовый колпачок так, чтобы получить доступ к рычагу «B»  быстрозапорного клапана, шток которого необходимо потянуть на себя;
г) держа вытянутый шток «B»  следует медленно повернуть рычаг «A» до половины предела между «O» и «C», для заполнения регулятора газом и запуска регулятора,
д) после запуска регулятора медленно повернуть рычаг «A» до положения «O»,
е)    отпустить рычаг «B». Регулятор в рабочем положении,
ё)    закрутить красный колпачок,
ж)    после запуска регулятора проверить плотность и герметичность резьбовых соединений (патрубков) при помощи мыльных средств или электронных приборов обнаруживающих утечку газа.
Примечание:
Срабатывание быстрозапорного клапана чаще всего свидетельствует о повреждении регулятора. Необходимо проверить регулятор перед его повторным запуском.
5. НАСТРОЙКИ РЕГУЛЯТОРА
Производитель осуществляет установку величины выходного давления, давление открытия (ПСК) и давление срабатывания быстрозапорного клапана (ПЗК). Величина выходного давления указывается на заводской табличке регулятора.
Установленная величина давления открытия (ПСК) составляет:
- для давления выходного 2,0 кПа – 3,0÷3,3 кПа (Республика Беларусь)
- для давления выходного 2,0 кПа – 2,5÷2,7 кПа (Российская Федерация)
Установленная величина давления срабатывания быстрозапорного клапана составляет:
- для давления выходного 2,0 кПа – 3,5÷3,75 кПа (Республика Беларусь)
- для давления выходного 2,0 кПа – 2,75÷3,0 кПа (Российская Федерация)
Для регуляторов с выходным давлением выше или ниже  2,0 кПа давление срабатывания быстрозапорного клапана  изменяется прямо пропорционально величине выходного давления.
Установленные величины давления нельзя менять самостоятельно, так как это может привести к разрегулированию регулятора.
7. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
Срок эксплуатации регулятора составляет 17 лет. На весь период эксплуатации регулятора не требуется проводить дополнительного обслуживания при устойчивой работе оборудования.

Замечания:
В случае перебоя в газоснабжении запуск регулятора производить согласно п. 4 руководства по эксплуатации.
Регуляторы «ARD10, ARD25» предназначены для редукции очищенного и сухого газового топлива соответствующего ГОСТ 5542-87.
Использование регулятора только в шкафах, защищающих от прямых климатических воздействий.
Во время испытания на плотность и прочность газовых сетей перед регулятором и за ним, необходимо закрывать отключающиеся устройства, для исключения попадания грязи  во внутрь регулятора.
Рекомендовано на входе к регулятору использовать дополнительный фильтр с целью защиты регулятора от влаги и загрязнений, находящихся в газовом топливе.
В зимний период запрещена эксплуатация (использование) регулятора с отсутствием контроля работы газоиспользующего оборудования более 24 часов.
    В техническом паспорте обязательна отметка организации производившей монтаж и запуск регулятора с указанием даты монтажа  и запуска в шкафном варианте.
